Au cœur de la technologie de la majorité de nos échangeurs, comme notre gamme de refroidisseurs d’alternateur et de moteur, les tubes à ailettes en aluminium extrudé de Thermofin sont les premiers acteurs en termes d’efficacité et de longévité de nos équipements. Leur conception particulière, mono ou bimétallique, leur confère une résistance accrue ainsi qu’un transfert thermique exceptionnel. L’absence de corrosion galvanique entre l’ailette et le tube assure également un échange de chaleur élevé et durable. Prolongez la durée de vie de vos échangeurs et améliorez leur fiabilité et leur efficacité en les combinant avec la meilleure technologie possible, les tubes à ailettes POWERFIN.

Tubes à ailettes extrudés
Tubes à ailettes extrudés

POURQUOI UTILISER DES AILETTES?

Généralement, les tubes équipés de dispositifs pour augmenter leur surface, comme les ailettes ou les rainures, sont utilisés lorsqu’un échange de chaleur est nécessaire entre deux fluides dont les capacités à transmettre leurs calories sont très éloignées. Pour un échange eau/air par exemple, le coefficient d’échange local côté eau est beaucoup plus élevé que celui côté air. On rajoute donc des ailettes sur la surface en contact avec l’air afin d’augmenter la densité du flux thermique entre les deux fluides.

Étant la seule interface entre la source chaude et froide, le tube à ailettes est ainsi au cœur du transfert thermique. Sa qualité joue un rôle primordial sur la capacité d’un échangeur à transférer efficacement l’énergie thermique entre les deux fluides. Plus précisément, la façon dont l’ailette est solidarisée au tube influe sur l’efficacité de l’échangeur et ce, à court, à moyen et à long terme.

En effet, les études ont montré que la principale cause de la baisse d’efficacité d’un échangeur est due à une perte de qualité au niveau de la jonction de l’ailette au tube. Cela provient le plus souvent de la formation, causé par exemple par les vibrations ou les dilatations thermiques, d’un jeu entre l’ailette et le tube, ainsi que de la formation d’oxydation ou de corrosion galvanique entre les deux matériaux.

AILETTES EN ALUMINIUM EXTRUDÉ

Les tubes à ailettes en aluminium extrudé, communément appelé « à ailettes intégrales », sont formés à partir d’un tube d’aluminium à paroi épaisse dans lequel peut être inséré un tube lisse de matériau différent. Lors du passage dans la machine qui forme les ailettes, l’aluminium est étiré à froid, ce qui lui confère des propriétés mécaniques exceptionnelles (grande rigidité, résistance à la corrosion accrue, etc.). Les fortes pressions exercées sur le tube d’aluminium lors du procédé de fabrication permettent d’assurer un contact parfait entre le tube intérieur et le tube d’aluminium. Par ailleurs, le tube intérieur est complètement recouvert d’aluminium, aucune corrosion ne peut se loger entre le tube et l’ailette. C’est d’ailleurs cette particularité qui confère au tube à ailettes intégrales sa supériorité à garder un échange fiable et durable par rapport aux autres technologies d’ailettes.

PERFORMANCE - L'AVANTAGE DE L'EXTRUDÉ

La baisse d’efficacité d’un échangeur de chaleur est essentiellement due à deux phénomènes qui se produisent au fil du temps :

  • L’augmentation de la résistance d’encrassement due à l’accumulation de dépôts sur les surfaces internes et externes.
  •
  • L’augmentation de la résistance thermique à la base de l’ailette dû à la perte de contact de l’ailette sur le tube. En effet, suite aux cycles de dilatations thermiques ainsi qu’à la formation de corrosion galvanique à la base de l’ailette, l’ailette se désolidarise du tube augmentant ainsi la résistance thermique.
Graphique de performance des ailettes extrudées
Graphique de performance des ailettes extrudées

COMMENT ÉVITER CES BAISSES DE PERFORMANCE?

  • L’impact de l’encrassement sur les surfaces peut être minimisé en procédant à un nettoyage mécanique ou chimique sur une fréquence régulière.
  •
  • Concernant l’augmentation de la résistance thermique, il n’y a malheureusement pas de solution si ce n’est le remplacement des tubes à ailettes. En revanche il est possible de s’en prémunir en utilisant des tubes à ailettes en aluminium extrudé.
Tube à ailettes extrudé avec tube de cupronickel
Tube à ailettes extrudé avec tube de cupronickel

SE PRÉMUNIR AVEC L'ALUMINIUM EXTRUDÉ!

Comment est-ce que les tubes à ailettes en aluminium extrudé prémunissent contre la baisse de performance liée à l’augmentation de la résistance thermique?

Parce que l’aluminium recouvre complètement le tube!

  • Aucun interstice entre les ailettes et les tubes
  •
  • Aucune possibilité d’accumulation de contaminants sous la base de l’ailette
  •
  • Aucune possibilité de formation de corrosion galvanique entre le tube et l’ailette.
Tube à ailettes en aluminium extrudé

FABRICATION STANDARD

Thermofin propose, en fabrication standard, un vaste choix de tubes à ailettes. Le matériau des tubes intérieurs, le diamètre des tubes, le diamètre des ailettes et l’espacement des ailettes sont les principaux paramètres à prendre en considération. Le tube intérieur est généralement fait de cupronickel (C/N), de cuivre, d’acier inoxydable ou d’acier standard, mais grâce à la technologie d’ailette intégrale, la plupart des matériaux peuvent être utilisés. Le choix se fait en fonction de la compatibilité du matériau avec votre application. L’aluminium, le cuivre étamé (admiralty brass), le titane, le monel et l’hastelloy sont d’autres exemples de matériaux parfois utilisés. Concernant les autres paramètres, voici ce qu’offre Thermofin en standard.

    Diamètre des tubes
  • 3/8″ (9.52 mm)
  • 5/8″ (15.9 mm)
  • 3/4″ (19 mm)
  • 7/8″ (22.2 mm)
  • 1″ (25.4 mm)
  • 1.05″ (26.7 mm)
  • 1.315″ (33.4 mm)
  • 1 1/2″ (38.1 mm)
    Diamètre des ailettes
  • 1.1″ (28 mm)
  • 1 3/8″ (35 mm)
  • 1 1/2″ (38.1 mm)
  • 1 3/4″ (44.5 mm)
  • 1 7/8″ (47.6 mm)
  • 2″ (50.8 mm)
  • 2 1/4″ (57.2 mm)
  • 2.315″ (58.8 mm)
  • 2 1/2″ (63.5 mm)
    Espacement des ailettes
  • 4 Ail/pouce (157 Ail/m)
  • 5 Ail/pouce (197 Ail/m)
  • 7 Ail/pouce (276 Ail/m)
  • 8 Ail/pouce (315 Ail/m)
  • 9 Ail/pouce (354 Ail/m)
  • 10 Ail/pouce (393 Ail/m)
  • 11 Ail/pouce (433 Ail/m)
  • 14 Ail/pouce (551 Ail/m)
  • 16 Ail/pouce (630 Ail/m)

SERVICES ET OPTIONS

MONO-ALUMINIUM

Fort de son expérience, Thermofin a développé des tubes à ailettes en monoaluminium (sans tube intérieur) pour des applications très spécifiques telles que le refroidissement de fluides visqueux, la récupération de chaleur grâce à des caloducs ou tout simplement pour des unités extrêmement légères (tout aluminium).

Tubes à ailettes en monoaluminium
Tubes à ailettes en monoaluminium

CALODUCS

Basée sur la technologie de nos tubes à ailettes extrudées, notre gamme de tubes à ailettes pour caloducs est entièrement orientée vers vos besoins d’incorporateur. Qu’ils soient pliés en « U » ou équipés d’embouts de remplissage, nos tubes à ailettes pour caloducs ont pour vocation d’être conformes à vos exigences. Par ailleurs, la surface capillaire formée à même la surface interne assure non seulement un coût de production moins élevé, mais également une excellente migration du réfrigérant et par conséquent une grande efficacité en termes de transfert de chaleur.

Caloducs
Caloducs

SUR MESURE

Thermofin peut intégrer à ses tubes de nombreuses spécificités afin de faciliter leur intégration dans les équipements de ses clients, comme l’ajout de turbulateurs ou l’utilisation d’un double tube.

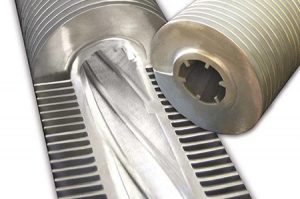

Tube à ailettes avec turbulateur
Tube à ailettes avec turbulateur

Thermofin possède un grand stock de tubes intérieurs de matériaux variés, comme l’acier inox. 304 et 316, le cuivre, ou le cupronickel, ainsi que de profilés d’aluminium de toutes tailles, ce qui lui permet de répondre rapidement aux demandes de ses clients

L'AVANTAGE THERMOFIN

Adaptabilité

Ayant le plein contrôle sur la production, Thermofin est en mesure de répondre rapidement à tous vos besoins. Longueurs sur mesures, possibilités de fabrication avec tous types de matériaux pour le tube intérieur, grand choix de dimensions et d’épaisseur d’ailettes; nous mettons tout en œuvre pour vous fabriquer des tubes sur mesures, selon vos spécificités. Plusieurs options, comme le pliage en U, l’ajout de détecteurs de fuites et l’ajout de turbulateurs intégral, sont également offertes.

Livraison rapide

Nos 4 machines à ailettes à haut rendement, notre personnel qualifié et expérimenté, ainsi que notre grand stock de tubes et de profilés d’aluminium nous permettent de produire et livrer la plupart des commandes rapidement.

Expertise

De longues années de recherche et développement ont été menées, au cours desquelles le moindre paramètre a été optimisé pour faire aujourd’hui de POWERFIN une référence en matière de tubes à ailettes en aluminium extrudé. Fort de notre expérience et jouissant du plein contrôle sur tout le processus de fabrication, nous sommes devenus un des chefs de file mondiaux dans la fabrication de tubes à ailettes intégrales. Tout comme le font d’ores et déjà de nombreux intégrateurs, faites confiance à POWERFIN pour équiper vos échangeurs.

Qualité

Vous avez des requis particuliers? N’hésitez pas à nous en faire part et nous mettrons en place des contrôles personnalisés afin de vous assurer que le produit Thermofin répondra à vos exigences particulières. La flexibilité et l’adaptabilité sont la force de notre équipe. Notre département Qualité effectue de multiples inspections tout au long du processus de conception et de fabrication pour s’assurer qu’au final le produit que nous vous livrerons comblera toutes vos attentes. Nos échangeurs sont reconnus pour être les plus fiables de l’industrie et notre département Qualité a pour mission première de préserver cette réputation durement acquise.

Afin de maîtriser pleinement tous les paramètres qui font la différence en termes de qualité, Thermofin conçoit et fabrique ses propres machines à ailettes. Cela garantit la pleine maîtrise du procédé de fabrication et assure une souplesse qui est nécessaire pour répondre aux besoins spécifiques de ses clients.

Brochure de nos tubes à ailettes en aluminium extrudées

Vous êtes représentant et désirez vendre nos produits ou souhaitez simplement obtenir davantage d’informations? N’hésitez pas à télécharger nos brochures! Nous pouvons également fournir, sur demande, des imprimés et autre matériel promotionnel.
